Как и из чего сделать стилус для планшета или смартфона

Сенсорные экраны и их виды

Экраны различаются на емкостные и резистивные.

Как правило, основание первых составляет стеклянная панель с покрытием из резистивного материала, а по верху его нанесено еще одно покрытие – проводящее ток. Такие экраны наиболее выигрышны: лучше реагируют на прикосновение, долговечны, надежны, прочны.

Управляют ими токопроводящие элементы, которыми являются пальцы или стилусы, а координаты касания вычисляет контроллер. Электроды подают на панельку несильный электроток. Прикосновения к дисплею предмета, имеющего высокий емкостный потенциал, регистрируют датчики.

ВАЖНО

Ручка для емкостного дисплея должна быть снабжена наконечником, проводящим электрический ток. Неспециализированные объекты, чтобы управлять экраном, здесь не подходят.

Чтобы проверить, экран какого типа установлен на вашем мобильнике, надо провести по его поверхности, к примеру, шариковой ручкой. Если никак не среагировал, значит, он емкостный.

У стеклянных резитивных экранов на жидких кристаллах установлена гибкая мембрана, и на те стороны, что соприкасаются при нажатии, нанесен резистивный состав. Между этими слоями расположен изолятор, а по краям – электроды. При нажиме на дисплей резистивные слои приходят в соприкосновение, при этом меняется сопротивление, а следовательно, и напряжение. Этот момент фиксируется, что и позволяет определить «нажимательную» точку.

Стилусы для различных видов сенсорных экранов

Что такое стилус? Каким он может быть? Какова их сфера применения в наше время? Стилусом называют маленькую палочку, выполненную из металла или пластика, у которой особый наконечник, силиконовый или емкостный. Стилусы можно применить для того, чтобы выбирать элементы меню, рисовать, писать заметки, подписывать документы, и многого иного.

Короче говоря, стилус необходим для того, чтобы управлять сенсорными экранами. А разве нет возможности управлять пальцами, то есть так, как привычно для многих? Уверяем, что не всегда. Иногда нажимать пальцами небольшие символы и значки не так комфортно, как стилусом. Ко всему точность каждого его нажатия всегда намного выше. И скорость работы тоже.

В настоящее время они не очень распространены. Однако были времена, когда счастливых обладателей новомодных смартфонов со стилусами можно было увидеть довольно часто. Отметим при этом, что нередко стилусы терялись. Да ломались часто. Находчивые пользователи тогда задействовали пальцы, спички или зубочистки.

Теперь наступили такие времена, когда пореже встречаешь устройства, которые сразу снабжались бы стилусами. И дело не в том, что элементы интерфейса стали больше. Также дело не в том, что мы привыкли нажимать на дисплее пальцами. За многие годы изменились сами технологии сенсорных мониторов.

ВАЖНО! В зависимости от того, каков тип экрана, стилусы бывают резистивными и емкостными. Резистивные стилусы копируют нажатие или прикосновение пальцем. Емкостные стилусы применяют разность магнито-электрических полей между экраном и электронной начинкой стилуса

Емкостные стилусы применяют разность магнито-электрических полей между экраном и электронной начинкой стилуса.

Шаг 2: Как это работает

Проводящая резина

Вы можете создать проводящую резину сами из силиконового герметика, кукурузного крахмала и графитового порошка. Вместе они создадут силиконовую смесь, которая может быть очень тонкой для рисования и достаточно толстой, чтобы отливать её в формах. Хотя этот материал и не такой проводящий, как проволока или проводящая нить, он более чем достаточно проводящий, чтобы создавать различные емкостные стилусы.

Емкостный стилус

Стандартный стилус для емкостного экрана использует проводящую резину или проводящую пену, таким образом, он заменяет палец на экране. Тело каждого человека имеет небольшую емкость. Когда вы касаетесь емкостно-чувствительного экрана, вы изменяете емкость в месте прикосновения. Такие экраны предназначены для обнаружения изменений емкости и определения их местоположения на экране. Когда вы держите стилус и касаетесь им экрана, ваша емкость передается на экран и определяется его датчиками.

Прозрачный наконечник стилуса

Два стилуса, выполненные в этой инструкции, используют проводящую ткань VeilSheild в качестве наконечника. Поскольку эта ткань прозрачна на 70%, она позволяет вам точно видеть, где вы касаетесь экрана. Проводящая ткань приклеена к проводящей металлической ручке, которая передает емкость тела на экран.

Самые интересные ролики на Youtube

Всё началось с дискуссии на тему оцифровки рукописных формул. В ходе дискуссии у меня возникла идея совсем простой конструкции электронного пера, которым можно было бы писать по поверхности тачпада (Touch Pad) любого ноутбука. Меня настолько заняла эта идея, что я решил изготовить такое перо, хотя никакой особой надобности в нем не было. Видно дело в том, что забуксовал очередной мой проект, и нужна была небольшая передышка.

Чтобы стало понятно, почему по тачпаду нельзя водить любым предметом, например карандашом, нужно разбраться, как он работает.

Тачпад, это сенсорная панель, которая работает на ёмкостном принципе. Внутри панели расположены емкостные датчики, которые реагируют на изменение ёмкости, вносимое пальцем руки человека. Чтобы снизить ошибки распознавания этого самого пальца, сенсорная панель реагирует так же и на ёмкость человеческого тела, которую регистрирует через палец, касающийся панели.

В общем, задача заключалась в том, чтобы обмануть тачпад и подсунуть ему обычную пластмассовую ручку вместо пальца. Как выяснилось, сделать это проще простого. Достаточно подобрать металлическую шайбу подходящего размера и присоединить к ней небольшой отрезок проволоки. Проволоку можно пропустить внутрь любой полой трубки, например, корпуса от фломастера или шариковой ручки.

Первоначальный проект был совсем простым. Я установил кнопку внутрь корпуса от фломастера и подпёр её изнутри кусочком толстого картона так, чтобы картон плотно застрял между кнопкой и корпусом.

Я предполагал, что можно будет писать символы, каждый раз нажимая на эту кнопку. Но, даже после первой пробы пера стало ясно, что писать и нажимать на эту кнопку в начале каждого элемента буквы крайне неудобно. Ведь мы уже привыкли, что линия начинается тогда, когда перо прижимается к бумаге или планшету.

Как сделать стилус своими руками

Чтобы изготовить незамысловатое приспособление, например, путём апгрейда любого карандаша, больших вложений не потребуется. Для выполнения задачи превращения его в стилус используются материалы, которые обычно легко найти в каждом доме. Рассмотрим несколько способов, как сделать стилус для планшета или смартфона своими руками. Определившись с типом экрана, вы сможете выбрать подходящий для себя вариант.

Как сделать стилус для ёмкостного экрана своими руками

Для такого типа дисплея в изготовлении планшетной ручки необходимо использовать токопроводящий материал, при этом важно, чтобы наконечник приспособления не повреждал поверхность

Из ватной палочки

Простой, при этом эффективный способ изготовления стилуса предполагает использование ватной палочки, которую нужно обернуть фольгой, после чего смочить конец приспособления водой. Фольга является тонким металлом, а соответственно токопроводящим материалом, но применять только её не рекомендуется, поскольку она может царапать экран. В данном случае смоченная водой вата будет выступать хорошим проводником. При использовании такого приспособления нужно касаться пальцами фольги, а наконечник периодически смачивать. Если есть желание апгрейдить самодельный стилус, можно обрезать один конец ватной палочки и вставить его в корпус шариковой ручки.

Из металлической трубки

Ещё один способ изготовления стилуса предполагает использование металлической трубки и антистатической губки в качестве наконечника, передающего электрические импульсы на экран. Трубкой может послужить, например, старая комнатная антенна, а губку можно купить на радиорынке. Чтобы сделать стилус, полоску из губки нужно вставить в трубку, часть её оставить снаружи и придать аккуратную форму.

Из шариковой ручки

Карандаш и ручка – самые распространённые материалы, которые могут стать основой самодельного стилуса.

Для изготовления инструмента из ручки, позволяющего выводить на экране тонкие изящные линии, следует извлечь стержень и обернуть наконечник мягким материалом. Можно также плотно скрутить бумагу, обернув антистатической плёнкой, после чего обмотать ручку фольгой, чтобы при этом она могла соприкасаться и с плёнкой, и с пальцами во время работы.

Вариантов использования ручек и карандашей масса. Например, можно протянуть губку через корпус ручки и вывести край из отверстия или обернуть фольгой карандаш, оставив свободным только его остриё.

Из бумаги

Заменить стилус сможет и бумага, смоченная в воде. Это неплохой вариант при отсутствии нужных подручных средств, которые чаще всего используются в качестве материала для планшетных ручек. Для этого лист бумаги нужно очень плотно скрутить по аналогии с изготовлением художественной растушёвки (по форме изделие должно походить на карандаш). Управление сенсорным экраном осуществляется за счёт смачивания кончика бумажного инструмента в воде.

Из фторопласта

Очень привлекательный и удобный вариант – стилус из фторопласта. Чтобы применить этот конструкционный материал, его нужно будет заблаговременно приобрести. Он легко поддаётся обработке (его можно сверлить, шлифовать или обтачивать), поэтому создать из куска фторопласта инструмент, внешним видом напоминающий карандаш, не составит труда. Стилус из данного материала хорошо скользит и не повреждает экран.

Чтобы выполнить процедуру, можно использовать дрель или покрутить материал вручную, при этом потребуется по основанию фторопласта вести наждачной бумагой, чтобы получилась закруглённая палочка, поверхность которой затем нужно зашкурить для гладкости. Один конец будущего стилуса затачивается обычной точилкой для карандаша, а поверхность полируется мелкозернистой наждачной бумагой. В качестве элементов дизайна стилуса можно применять различные материалы на собственное усмотрение, например, дерево, пластик, металл и прочие.

Как сделать стилус для телефона с резистивным экраном

Долго искать, чем заменить родной стилус для девайса с резистивным дисплеем, не придётся, поскольку экраны данного типа откликаются на прикосновение любых твёрдых элементов и свойства проводника тока им иметь не обязательно. В качестве стилуса можно использовать, например, палочку для суши, заточив её конец и отполировав наждачной бумагой для гладкости контактной поверхности. Здесь главное проследить, чтобы наконечник не повреждал экран устройства.

Вариаций, из чего можно своими руками сделать стилус для смартфона или планшета, предостаточно, вы можете и сами проявить фантазию, скомбинировав подходящие материалы и применив собственный дизайн, в результате чего получится изготовить уникальное приспособление для управления экраном.

Как сделать?

Что можно использовать вместо стилуса для планшета? Этот вопрос возникает у многих людей, которым приспичило, например, нарисовать красивый рисунок на своём устройстве. Давайте тогда попробуем сделать стилус своими руками! Это не очень сложно, ведь существует очень много идей и методов для этого

Обратите внимание, что некоторые материалы могут поцарапать дисплей, поэтому проверяйте только на экране с плёнкой. Итак, рассмотрим наиболее популярные «домашние» стилусы

Самые популярные «домашние» стилусы

Из ватной палочки

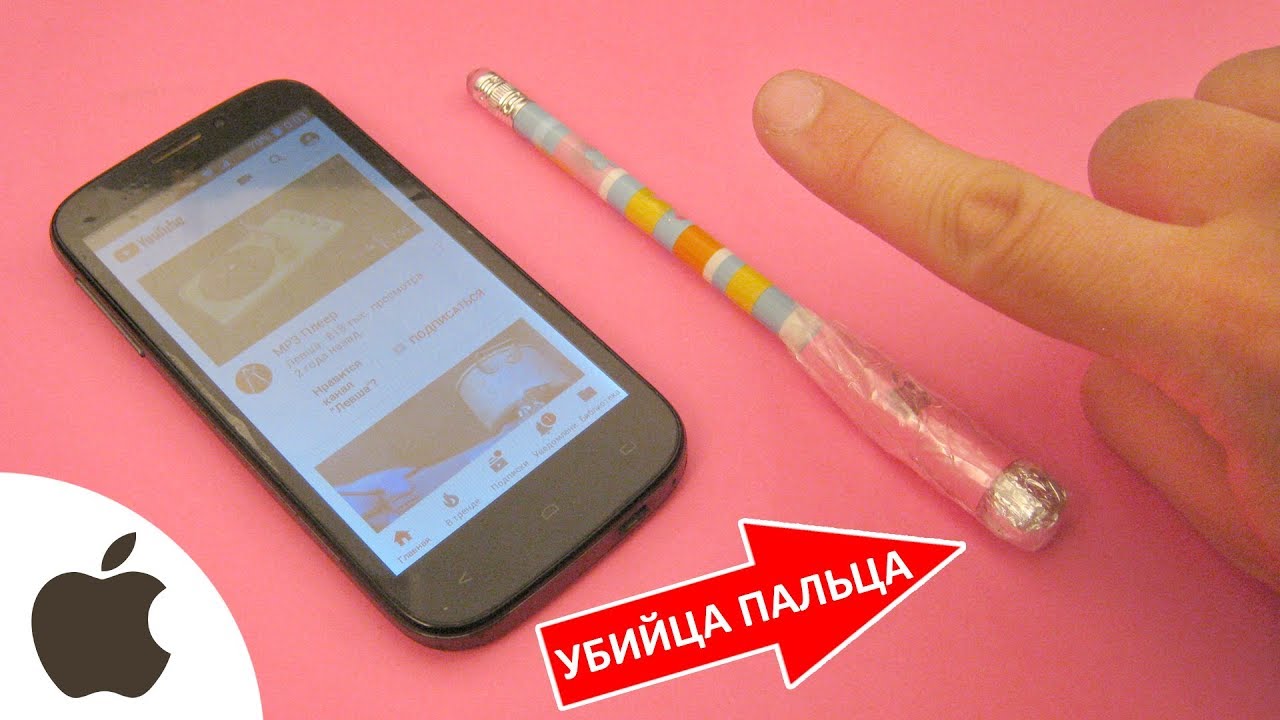

Самый простой вариант – возьмите ватную палочку и обмотайте её фольгой. Проведите по экрану и проверьте его действие. Следите за тем, чтобы пальцами вы касались фольги.

Ватная палочка и фольга — все, что нужно вам для планшетной ручки
Из металлической трубки

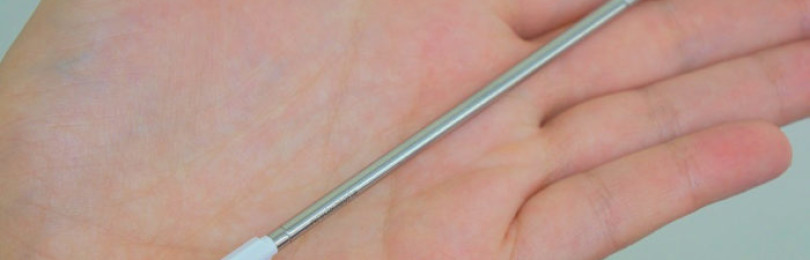

Возьмите металлическую трубку, например, подойдёт антенна от ненужного радиоприёмника, воткните в неё антистатическую губку, которую можно приобрести на любом радиорынке. Обрежьте эту губку для того, чтобы придать ей красивую и приятную форму. Но смотрите, чтобы она не была очень тонкой, так как экран может не среагировать.

Своими руками можно создать прекрасный планшетный инструмент для рисования, который хорошо и мягко скользит по экрану, вызывает отклики и не оставляет после себя никаких следов

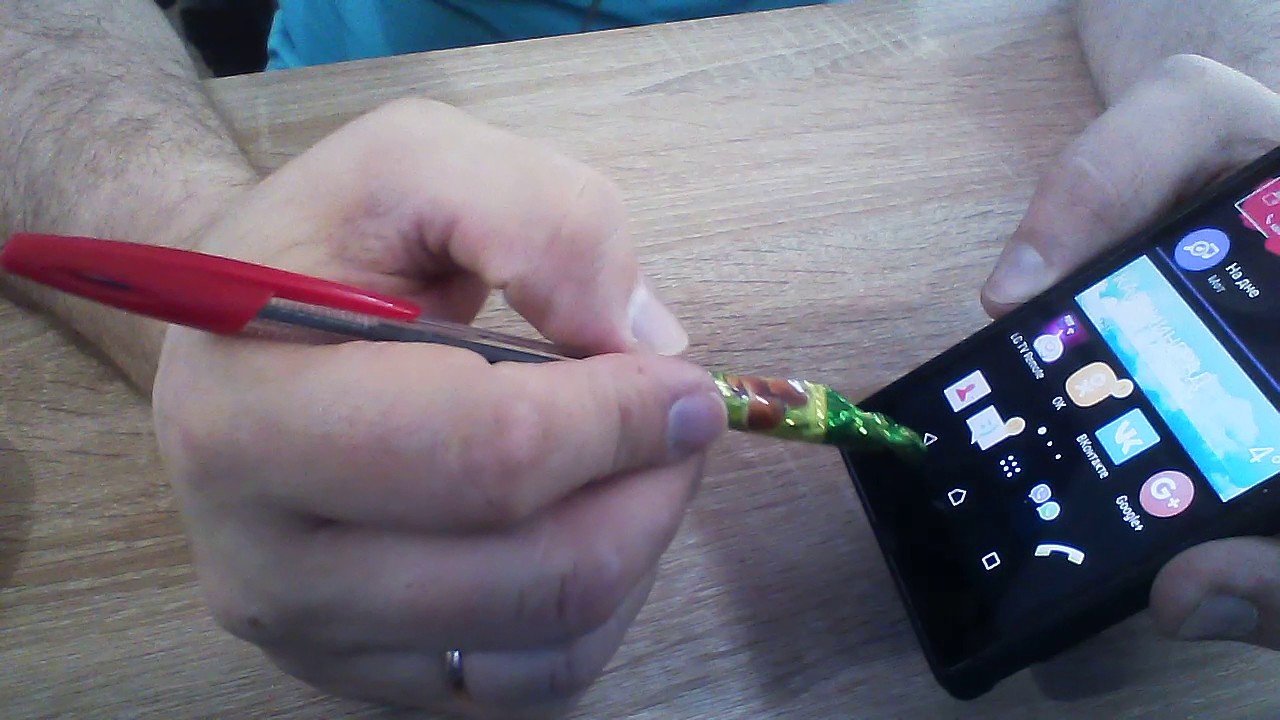

Из шариковой ручки

Если же вам нужно, чтобы линии получились тонкими при рисовании, придётся немного попотеть. Возьмите обычную шариковую ручку и оберните наконечник в какой-нибудь мягкий материал. Вы можете плотно скрутить бумагу, вокруг которой будет антистатическая плёнка, чтобы площадь соприкосновения была достаточной. Теперь оберните ручку фольгой так, чтобы она касалась этой плёнки на одном конце и ваших пальцев – на другом

Можете приступить к рисованию! Обратите внимание, что стержень должен быть извлечён из ручки

Самое основное правило, без которого не получится стилус, – это использование токопроводящих материалов
Из фторопласта

Ну и напоследок рассмотрим наиболее интересный и презентабельный вариант – стилус из фторопласта, который заранее необходимо приобрести в соответствующем магазине. Приобретённый кусок фторопласта необходимо превратить по внешнему виду в карандаш. Для этого можете воспользоваться дрелью (закрепить один конец фторопласта в дрель, а другой упереть, например, в табуретку) или крутить кусок вручную. Одновременно с этим наждачной бумагой вам потребуется вести по всему основанию материала, пока он не станет круглым, то есть должна получиться закруглённая палочка. После этого протрите бумагой поверхность и удалите все шероховатости. Затем наточите один конец конструкции до нужного состояния простой точилкой для карандашей, а потом отполируйте ваш стилус мелкой наждачкой. Дальнейшие манипуляции по дизайну стилуса можете придумать сами на своё усмотрение.

Получается вот такая приятная и необходимая вещь, которая всегда под рукой

Вы можете положить этот подготовленный кусок фторопласта в какую-нибудь ручку, если хотите, чтобы ваш стилус выглядел более элегантно. Или можете сделать из фторопласта-4 полноценный стержень и обернуть его любым материалом, который вы сами захотите: металл, пластик, дерево и так далее.

Фторопласт отлично скользит и не царапает экран

Как сделать стилус для емкостного сенсорного экрана

Доброго времени суток вам, дорогие хабро-читатели. Хочу предложить вашему вниманию материал который будет, надеюсь, интересен для рукастых энтузиастов. И может быть даже полезен кому-то.

Спустя некоторое время после того как я стал обладателем мобильного устройства с емкостным сенсорным экраном, у меня появилась навязчивая мысль о том что некоторые действия удобнее производить с помощью чудной магической палочки.

Первым делом мои изыскания привели меня в магазин где традиционно можно найти подобные штуки. Но к моему разочарованию тупоконечные образцы, которые имелись там в ассортименте вызвали скептическое отношение.

Форма и точность попадания не далеко ушла от пальцев, а реакция экрана была хуже. Сенсор подхватывал прикосновение лишь после небольшого надавливания. Полезность оставляла сомнения. Пришлось от покупки отказаться.

По моим представлениям, в идеале, форма должна была быть остроконечной. Именно как чертёжный карандаш, которым можно производить точные движения. Но насколько мне удалось выяснить, подобная форма не подходит для емкостного экрана. По-видимому он ориентирован на контакт с большей площадью соприкосновения, сравнимой с прикосновением пальца.

Удалось найти парочку интересных статей и видео по данной теме — использовать отрицательный полюс батарейки и скручивать в трубочку антистатическую плёнку. Увы, оба варианта мне не подошли. Батарейка по толщине тот же палец. А скручивать каждый раз трубочку может кому-то и удобно, но это явно не для меня.

Насчёт реализуемости идеи возникли сомнения. Из-за широкого пятна, не будет получаться точно направить прикосновение. Да и токопроводящий материал, как правило, металл, будет царапать поверхность экрана.

В итоге выход был найден.

Оказывается кольцевидная форма вполне воспринимается сенсором и к тому же просматривается центр. Балагодаря чему можно видеть куда наводишь и попадать.

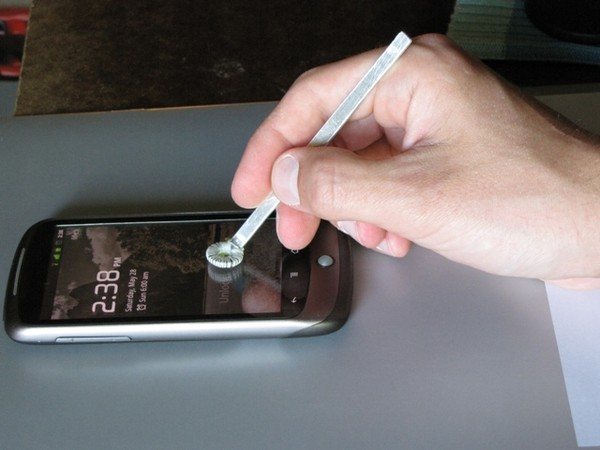

Секрет чудо-палочки прост: стальная шайба (подойдёт и любой другой токопроводящий материал), аллюминиевый стержень (то же должен быть проводник) и моток ниток.

Благодаря криптографическому анализатору который, кстати, в этот раз был использован в мирных целях, Благодаря подручным средствам из домашнего инструментария, получаем нечто похожее на инструмент зубного врача.

Ручку нужно припаять под углом который будет максимально совместим с естественным положеним руки и полным прилеганим плоскости кольца к поверхности экрана.

Конечно, можно было бы на этом и остановиться, но подобная конструкция будет царапать экран и не имеет шансов получить высокую оценку хабра-читателей

Сия проблема была успешно решена с помощью… нитки.

Кольцевидный край хорош не только тем что позволяет точнее прицелиться через центр, но и тем что даёт возможность обернуть себя ниткой. Некоторым сомневающимся покажется что дополнительный слой нитки ухудшит чувствительность экрана. Но это не так. Как известно, для определения прикосновения сенсору не нужен абсолютный контакт. Достаточно поднести палец очень близко. При этом прикосновения может и не быть.

В завершение скажу что результатом остался доволен. — Реакция такая же как на палец. Надавливать не нужно. — Не оставляет следов, не царапает и даже вытирает экран. — Точный прицел.

Работаем с оболочкой Android

Есть и недостатки — Поскольку принцип работы основан на прохождении тока через металлический стилус к телу человека. То есть в парчатках не будет работать. — На моей модели коммуникатора нижние сенсорные кнопки («назад», «меню», «домик», «поиск») срабатывают не так хорошо как хотелось бы.

Набираем текст

P.S. Хотите верьте, хотите нет, но после того как всё это было написано и подготовлены все сопутствующие картинки/видео, мне стало известно что один канадский производитель уже выпускает стилусы подобной конструкции. Узнал я об этом когда загрузил первое видео в ютуб и он выдал похожие ролики. Идея оказалась не нова и я начал сомневаться, стоит ли отправлять эту статью на обозрение широких масс, так как можно подвергнуться нападкам связанным с обвинениями в плагиате. Потом решил, раз уж подобное решение запущено в серийное производство, значит конструкция удачная и всё это было придумано не зря. Несмотря на то что имело место совпадение хорошей идеи, об этом всё же стоит рассказать

P.S. v 2. Некоторые читатели интересовались насчёт пригодности конструкции в зимних условиях наших суровых регионов. Выяснилось что и в таком случае сей девайс может быть полезен, хотя чувствительность конечно ухудшается. Я попробовал в самых толстых перчатках которые у меня были. Если ручку сжать сильнее, реакция становится немного лучше.

И ещё один пример набрасывания заметок от руки:

Может, проще купить?

Перед тем как начать разбираться, как сделать стилус для рисования на телефоне своими руками, задумайтесь — может, лучше купить его? Если вы думаете, что это очень дорогое и недоступное устройство, то спешим вас обрадовать: это не так. Самое простое перо для емкостного экрана можно купить в среднем за 40 рублей. На Aliexpress даже есть варианты за 20 рублей — и это дешевле, чем материалы для самостоятельного изготовления стилуса.

Если у вас нет возможности заказать стилус онлайн — идите в ближайший магазин электроники, можно даже не самый «белый». Даже в ларьках в подземных переходах можно найти огромное количество ручек для работы с сенсорными экранами — разных цветов и размеров и по сравнительно низкой цене.

Конечно, у вас может возникнуть вопрос: если стилусы такие недорогие, то почему фирменные модели вроде Apple Pencil стоят по несколько тысяч рублей? Дело в том, что все эти продвинутые стилусы — для Apple, Samsung и графических планшетов, — могут не только заменить палец при работе с сенсорным экраном. Как правило, такие модели реагируют на степень нажатия — например, перо от планшета HUAWEI MediaPad Pro распознает до 4096 уровней. А еще умные стилусы умеют заряжаться от устройства и управлять приложениями через Bluetooth (например, камерой или плеером).

А те стилусы, которые можно купить на Али за 20 рублей или сделать самостоятельно, помогут только управлять вашим гаджетом с помощью тапов и свайпов. Рисовать ими также можно, но степени нажатия они распознавать не будут.

Чем заменить стилус

Чем можно заменить стилус	Описание
Пинцетом	Для алмазной вышивки вместо привычного стилуса, которым очень удобно работать можно использовать пинцет.

Такой девайс есть у каждой женщины в косметички, но его форма может не подходить, тогда нужно будет купить отдельно пинцет именно для рукоделия.

Многие отвергают такую замену, поскольку пинцетом работать гораздо дольше, но через некоторое время к этому можно приспособиться.

Батарейкой Для сенсорного телефона использовать батарейку можно, но такая замена может привести к порче экрана. Часто остаются заметные царапины на стекле.

Уж если под рукой ничего не оказалось, можно и батарейку достать из пульта, но работать ею следует крайне аккуратно.

Ватной палочкой и фольгой Для айфона и для айпада многие предпочитают делать стилус из ватной палочки и фольги. Работа будет занимать немного времени, а сделанный девайс полностью выполнит свое предназначение.

Бумажкой, смоченной водой Есть очень простой вариант, как сделать стилус. Следует свернуть бумажку тонкой трубочкой, чтобы ее форма напоминала ручку, карандаш и смочить ее кончик в небольшом количестве воды. Многие предпочитают смачивать бумагу слюной.

Для планшета или другого устройства замена может быть губительной, если влага попадет внутрь.

Пакетом и водой Стилус имитирует пакет, в который налито немного воды. Следует налить жидкость внутрь, сформировать форму конфеты или карандаша и пользоваться.

Такая альтернатива достаточно опасная – пакет легко порвать и залить экран водой.

Как сделать стилус

Стилус из алюминиевой банки

Для изготовления стилуса первым способом вам понадобится алюминиевая банка, вода, ватная палочка и целлофановый пакет. Алюминиевую банку разрезаем вдоль, отрезаем крышечку и донышко.
